Spécification du niveau sonore audible des transformateurs de puissance

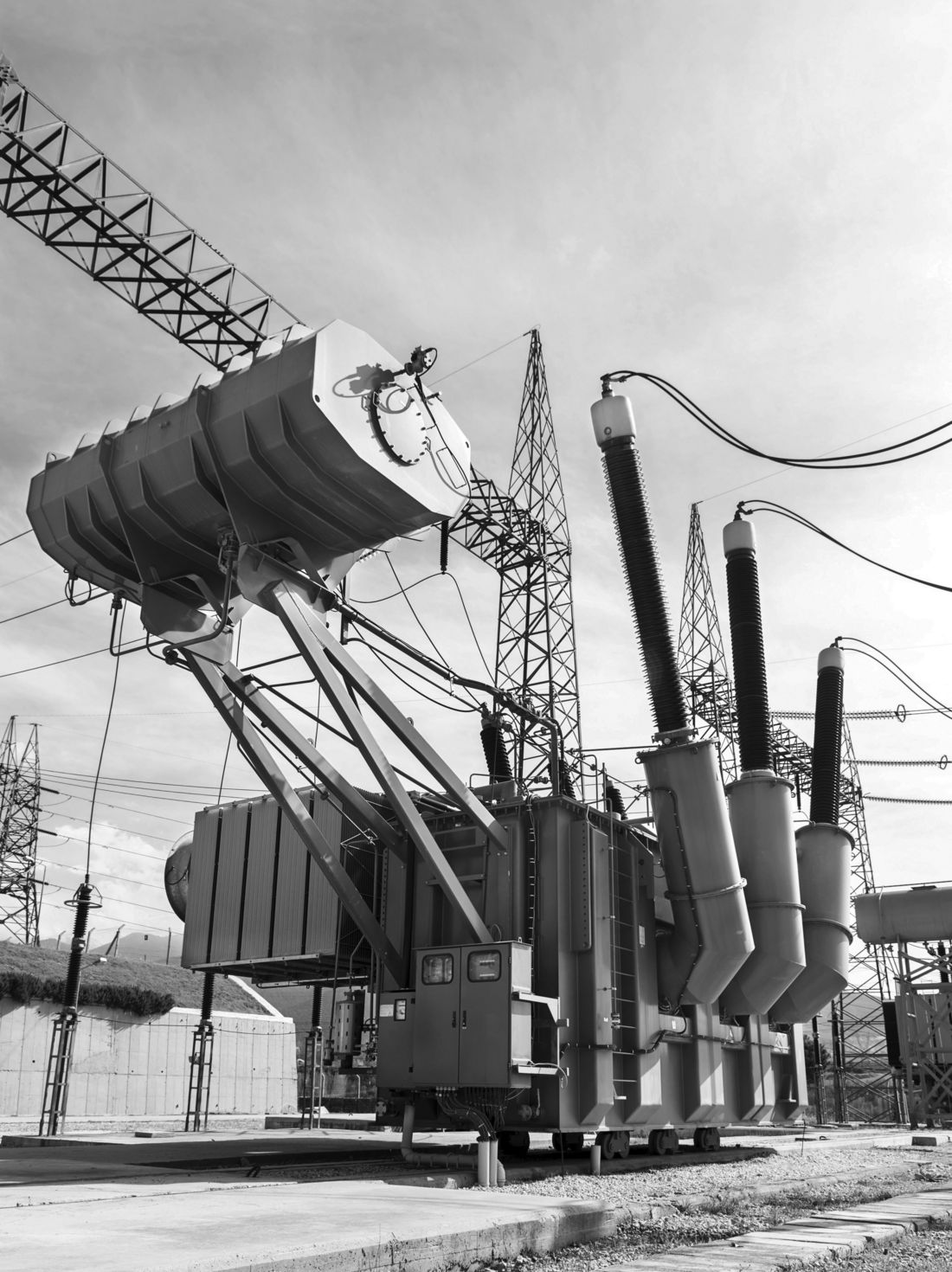

Introduction

Comme les transformateurs de puissance (et les réactances) sont habituellement les sources sonores prédominantes d'un poste, il faut prendre en compte leurs caractéristiques acoustiques avec beaucoup de soin, en particulier au moment des nouveaux achats. Ceci se révèle être un réel défi parce qu'en pratique les informations pertinentes de spécification du niveau sonore des transformateurs ne sont presque jamais disponibles. En conséquence les spécifications de niveau sonore des transformateurs se révèlent systématiquement techniquement déraisonnables.

Si on regarde comment les compagnies d'électricité traitent les questions de niveau sonore lors de l'achat des transformateurs, on peut voir que leurs pratiques en matière de spécification du niveau sonore ne sont pas harmonisées, mais sont souvent  influencées par de vagues facteurs plutôt que par des réalités physiques. Il y a donc un besoin urgent de définir des chiffres et des directives qui permettent d'établir une spécification techniquement réaliste du niveau sonore d'un transformateur qui puisse être utilisée facilement par les compagnies d'électricité dans leur processus technique d'achat d'un transformateur, mais aussi par les fournisseurs pour fournir une première information, approximative, au moment de leur offre.

Le Groupe de Travail (GT) A2.54 de CIGRE a commencé ces travaux en mars 2016. Il a été la première entité de CIGRE  à aborder un sujet en rapport avec l'impact sonore des transformateurs depuis plus de deux décennies. Les deux dernières publications de CIGRE sur le thème datent de 1992 et 1996. Depuis de nombreux travaux ont été conduits en matière d'acoustique des transformateurs, portant sur le contrôle des émissions sonores par conception (constructeurs), sur la mesure du niveau sonore (CEI, IEEE), et sur les solutions externes de réduction des niveaux sonores (compagnies d'électricité, constructeurs), mais sans activités sur la spécification du niveau sonore.

Contenu de la Brochure Technique

Le GT A2.54 a organisé ses travaux en quatre sujets, comme suit :

• Fondamentaux de l'acoustique et production du son dans les transformateurs
• Détermination des niveaux sonores typiques des transformateurs
• Spécification des niveaux sonores et législation
• Réduction des sons

Les résultats sont présentés selon cette partition dans la Brochure Technique (BT) et font l'objet des chapitres correspondants :

Chapitre 1 – Introduction – Sujet, Domaine d'application, Clarification des termes fondamentaux de l'acoustique, Remarques.

Chapitre 2 – Fondamentaux – Physique du son, production du son dans les transformateurs de puissance, Contrôle du niveau de son des transformateurs.

Chapitre 3 – Niveaux sonores des transformateurs immergés dans des liquides – Concepts et limites pour la détermination des plages de niveaux sonores typiques, Plages typiques de niveaux sonores pour transformateurs à vide, Plages typiques de niveaux sonores pour transformateurs en charge, plages typiques de niveaux sonores des systèmes de refroidissement, Combinaison de niveaux sonores, Niveaux sonores de transformateurs pour systèmes à 50 Hz et 60 Hz, Niveau sonore des transformateurs monophasés destinés à être assemblés en bancs de transformation.

Chapitre 4 – Niveaux sonores des autres types de transformateurs – Transformateurs de types secs, transformateurs à isolation gazeuse, Transformateurs à noyau en acier amorphe.

Chapitre 5 – Spécification du niveau sonore et législation – Enquête / questionnaire, Bruit et conception du poste, Impact de la spécification du niveau sonore sur les coûts, les pertes, le transport, Paramètres intervenant dans la spécification, Niveaux sonores atteignables dans des spécifications (études de cas), Niveaux sonores et achat de transformateurs, Processus d'appel d'offre, mesures sur site du niveau sonore du transformateur après installation.
