Evaluation de l'hydrophobicité dynamique des matériaux isolants polymères sous contraintes CA
Partant des résultats du Groupe de Travail (GT) GT.D1.14 (BT 442 [1]), le GT D1.58 s'est focalisé sur l'application de l'essai dynamique de goutte - Dynamic Drop Test (DDT) -. Capitalisant sur l'expérience acquise et une meilleure description de l'essai, le GT D1.58 a été créé avec pour objectif de mettre au point un montage d'essai et une procédure pour un essai CA sur surfaces propres, qui puisse être diffusé à échelle mondiale. Les tâches du GT peuvent donc être énoncées ainsi:
- Décrire et définir les fondements de la rétention, de la récupération et du transfert de l'hydrophobicité, pour les matériaux à base de caoutchouc silicone,
- Améliorer la procédure de l'essai DDT,
- Valider la reproductivité de l'essai et la répétabilité des résultats, par le biais d'une approche d'essais comparatifs à la ronde (RRT) sur la rétention de l'hydrophobicité sous contraintes CA.
Membres
Chef de file (DE)
Stefan KORNHUBER
Secrétaire (DE)
Jens-Martin SEIFERT
Christiane BÄR (CH), Volker BERGMANN (DE), Tony CARREIRA (CA), Rüdiger CERVINKA (DE), Ricardo Wesley SALLES GARCIA (BR), Stanislaw GUBANSKI (SE), Joachim HEGGE (DE), Alexander HERGERT (DE), Henrik HILLBORG (SE), Bernd KOMANSCHEK (DE), Takanori KONDOU (JP), Bernd KRUSKA (DE), Jan LACHMANN (CZ), Jens LAMBRECHT (DE), Fabian LEHRETZ (DE), Xidong LIANG (CN), Darcy Ramalho DE MELLO (BR), Nishal MAHATHO (ZA), Ulrich MASSEN (DE), Eric MOAL (FR), Alberto PIGINI (IT), German SALVO (AR), Frank SCHMUCK (CH), Sven SCHUMANN (DE), Fabien VIRLOGEUX (FR), Kuebranur VARLI (DE), Jun ZHOU (CN)
Introduction
Les isolateurs polymères à haute tension sont utilisés à tous les niveaux de tension, tant pour des tensions CA que CC. Les matériaux d'enveloppe utilisés pour l'isolation externe sont majoritairement des caoutchoucs silicones (SiR), des caoutchoucs éthylène propylène diène monomère (EPDM), et des caoutchoucs éthylène acétate de vinyle (EVA). Pour les isolations internes des résines époxy cyclo-aliphatiques sont habituellement choisies [3]. Les matériaux utilisés doivent répondre à des spécifications minimales pour l'ensemble de leurs propriétés, qui doivent être érifiées au moyen de méthodes d'essais appropriées. Partant des travaux du GT D1.14 de CIGRE, le rapport technique CEI TR 62039 a été publié, qui a défini treize propriétés physiques importantes pour les matériaux polymères pour isolation externe [4], en spécifiant des exigences minimales pour la plupart d'entre elles. Il manque toujours la définition des méthodes d'essai et des critères d'évaluation des propriétés dynamiques d'hydrophobicité [4], [5]. Les propriétés hydrophobiques particulières de certains matériaux polymères sont essentielles pour garantir leur capacité à prévenir le démarrage d'une pollution provoquée par des courants de fuite et des décharges superficielles. Pour cet aspect les trois propriétés dynamiques d'hydrophobicité (rétention, transfert et récupération) sont des facteurs clés de la performance à long terme des isolations, tout particulièrement leur performance sous conditions environnementales de forte pollution [4]. Les essais de transfert d'hydrophobicité et les critères minimaux à satisfaire sont déjà publiés dans la publication CEI TR 62039 ed.2 [4]. Il a été décidé d'évaluer la rétention de l'hydrophobicité avec l'Essai Dynamique de Goutte (DDT) [6], [1]. Le présent rapport résume la contribution de GT D1.58 de CIGRE sur le sujet de la rétention de l'hydrophobicité. Les éléments principaux en sont la spécification d'un essai répétable et reproductible, et la sélection d'un matériau de référence pour la vérification d'une configuration d'essai.
Configuration d'essai DDT
Dans l'essai DDT une pompe péristaltique amène un électrolyte conducteur sur l'électrode supérieure d'alimentation. Des gouttes se forment une à une et se détachent par l'ouverture de la sortie, glissent sur la surface inclinée du spécimen en essai et s'écoulent par les cinq trous d'évacuation dans l'électrode inférieure (Figure 1 et Figure 2).

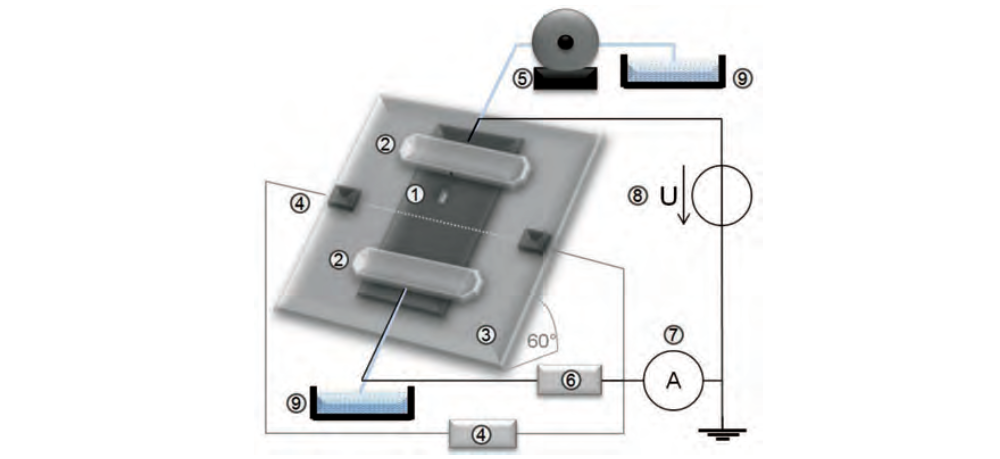

Figure 1 – Diagramme schématique de la configuration de l'essai DDT (1 spécimen en essai, 2 électrodes, 3 support du spécimen PTFE, 4 mesure de la fréquence des gouttes, 5 pompe, 6 relais de valeur limite, 7 ampèremètre, 8 alimentation à haute tension, 9 réservoir de l'électrolyte)
