BT 895 GT B3.57

Installation en extérieur des GIS HT: Impacts sur l'ingénierie et la gestion de leur durée de vie

Dès les années 1960 les Appareillages à Isolation Gazeuse sous enveloppe métallique (GIS) ont été utilisés comme une solution efficiente de conception et d'exploitation des postes du fait de leurs caractéristiques très intéressantes, parmi lesquelles leur compacité, l'encapsulage des composants, la protection contre la pollution environnementale, et l'amélioration de la sécurité du personnel découlant de la réduction de l'exposition aux composants à haute tension. Les installations récentes de GIS sont majoritairement en intérieur (en bâtiment), en particulier en Europe et en Amérique du Nord, mais les utilisations des GIS dans des conceptions de postes "en extérieur" restent nombreuses dans le monde, spécialement en Asie et autour de l'Océan Pacifique.

Membres

Chef de file (JP)

T. SAIDA

Secrétaire (GB)

N. UPPAL

G. BECKER (US), H. KÖRNER (DE), H. MISHRA (IN), J. BESTEIRO (ES), J. KALLWEIT (DE), K. ITO (JP), K. NAKAMURA (JP), M. LEE (KR), M. NAEF (CH), S. ANNADURAI (IN), S. MICHAUD (FR), T. ZIESEMER (DE)

Introduction

Les conditions environnementales extrêmes que connaissent les installations extérieures de GIS, et leur exposition à une humidité permanente, aux pluies acides, à la neige et à la glace, aux rayonnements ultraviolets, aux contaminations salines, à la pollution, etc., contribue à leur corrosion et à une détérioration plus rapide que pour les GIS en bâtiment. Ces types d'événements et ces conditions ambiantes auront un effet plus prononcé sur les GIS extérieurs que sur les GIS en bâtiment. Des processus d'ingénierie et de de conception robustes, associés à une stratégie de maintenance appropriée, seront les piliers principaux d'une exploitation fiable sur le long terme des GIS extérieurs.

Un des objectifs de la Brochure Technique (BT) est de définir les spécifications d'ingénierie et les stratégies de maintenance des GIS extérieurs. Dans la BT on analyse comment on doit surveiller l'état du GIS pour pouvoir prendre, aux moments appropriés, les bonnes décisions d'investissement en capital et d'exploitation qui permettront d'assurer le bon fonctionnement et les possibilités d'exploitation optimale du GIS.

Domaine couvert par les travaux

Dans la BT on met en exergue les exigences relatives à la conception particulière et à la maintenance, qui sont spécifiques aux GIS à haute tension extérieurs, en leur associant les aspects concernant les disjoncteurs à cuve à la terre (dead tank) ou aux Appareillages de Technologie Mixte (MTS) installés dans les postes à isolation par air (AIS). L'impact de l'installation extérieure sur la conception de l'appareillage, les interfaces et connexions en haute tension, la configuration de l'appareillage, la conception de l'ensemble du poste et les problèmes spécifiques du génie civil sont traités. Les impacts sur la fiabilité à long terme du GIS liés à son installation à l'extérieur sont examinés. Les impacts particuliers sur l'exploitation, ainsi que les autres problèmes de dégradation dus aux conditions ambiantes extérieures sont aussi couverts (voir Figure 1 et Tableau 1).

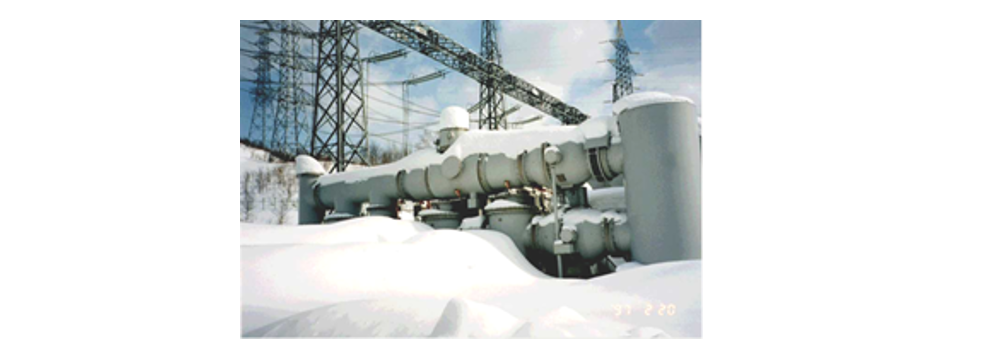

Figure 1 - Exemple de GIS 300 kV GIS installé en zone de neige



Voir une image plus grande

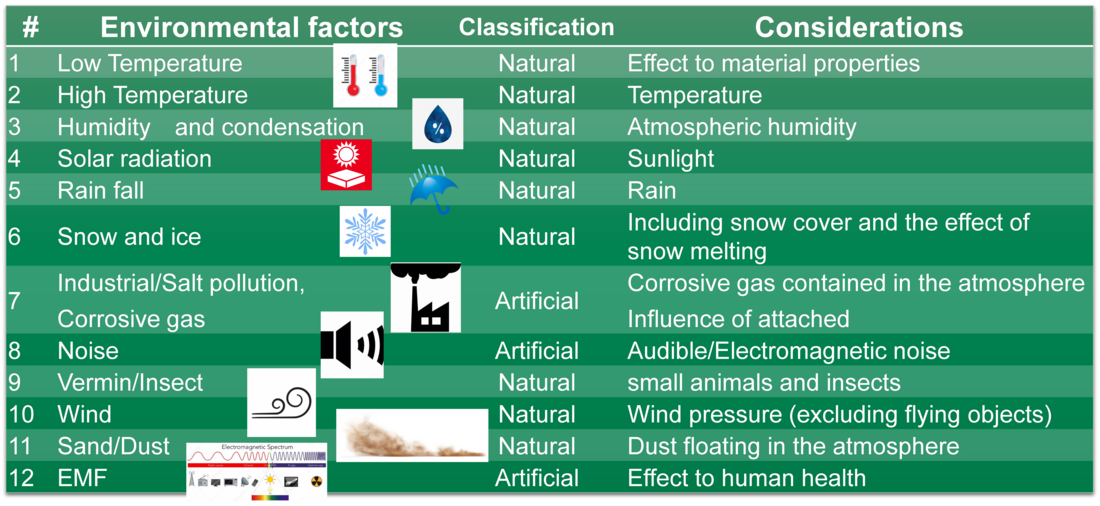

Tableau 1 – Les facteurs environnementaux à prendre en compte dans la conception



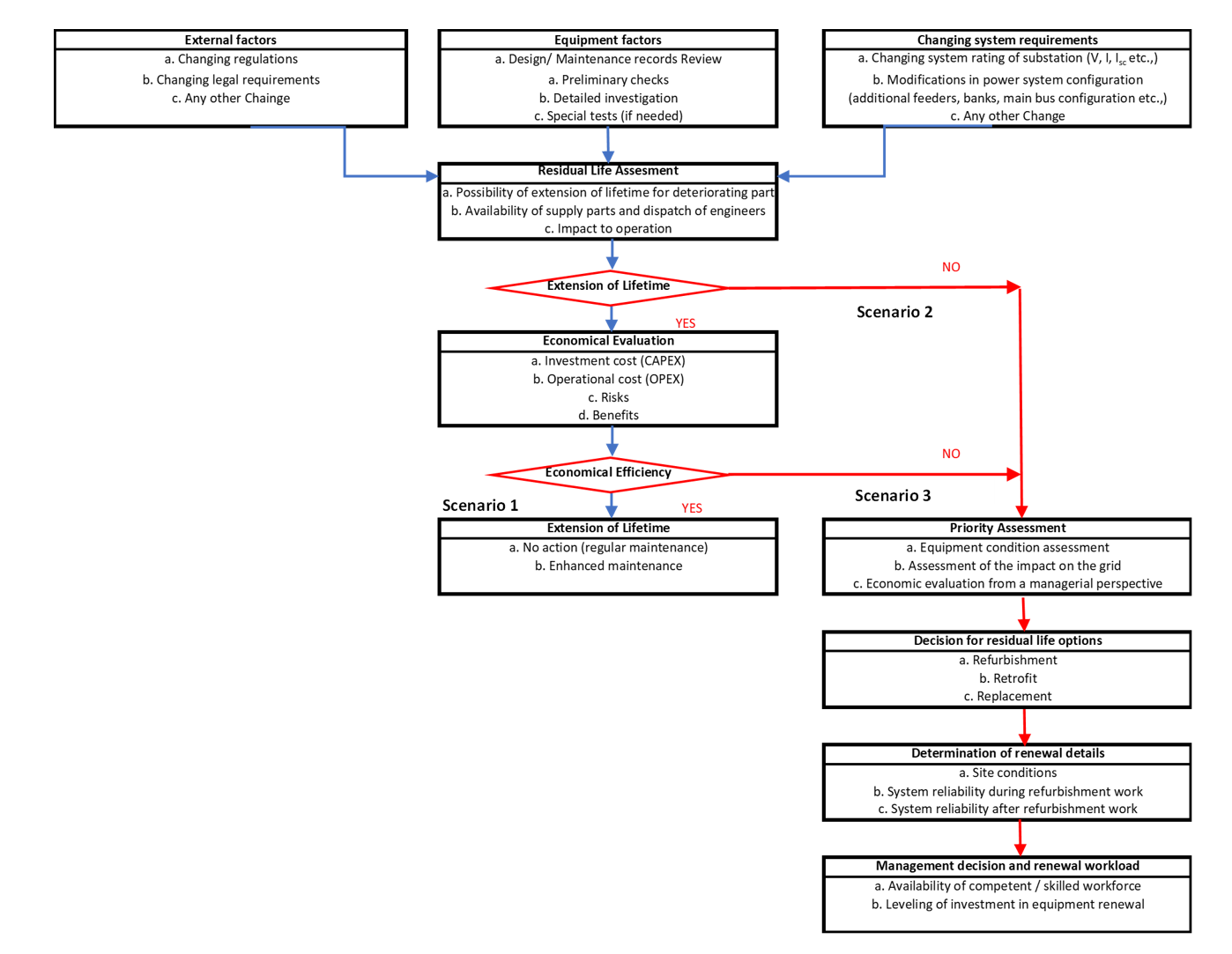

Dans la BT on examine également les stratégies d'exploitation et de maintenance qu'il faut appliquer pour garantir efficacement une durée de vie fiable du GIS extérieur. Des comparaisons économiques des stratégies d'exploitation et de maintenance de GIS extérieurs et de GIS en bâtiment sont esquissées.

Des recommandations destinées aux constructeurs et aux utilisateurs sont proposées, couvrant les aspects d'ingénierie, la conception, les achats, la fabrication, les travaux de génie civil/d'infrastructure, la construction, le montage, la mise en service, les essais et la maintenance, des GIS extérieurs et des MTS avec jeux de barres à isolation gazeuse, les armoires de commande locale, et tous les accessoires. Ces recommandations aident les constructeurs et les utilisateurs à prendre, dans la gestion de la vie utile des GIS extérieurs, les décisions d'investissement et d'exploitation les plus pertinentes.

Normes, Guides et documents techniques intéressants

Dans le Chapitre 2 sont présentées les normes internationales CEI, et les normes nationales utilisées dans le monde. Sont également donnés les résultats d'un examen qui recherchait les différences entre les spécifications techniques qui dans ces normes s'appliquent aux GIS en bâtiment et aux GIS extérieurs. Le chapitre 2 résume les exigences principales qui concernent l'utilisation des appareillages extérieurs (GIS et MTS), qui ressortent de l'examen des normes internationales et nationales.
