Postes mobiles intégrant des GIS HT

Domaine d'activité du Groupe de Travail

Le Groupe de Travail (GT) B3.41 de CIGRE a été chargé de l'étude, et de l'évaluation de l'intérêt, des postes mobiles, préfabriqués et assemblés hors site. Ses travaux ont couverts les aspects suivants:

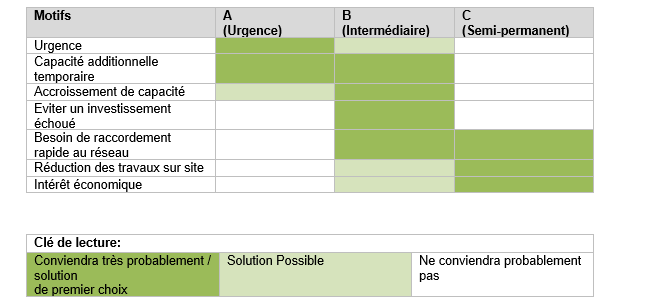

• Les motivations du déploiement de postes mobiles.
• Les avantages de l'utilisation des postes mobiles.
• Le retour d'expérience de leur mise en place et de leur exploitation, avec une étude de cas pertinents.
• L'applicabilité des normes existantes.
• L'élaboration de directives de spécification et de conception.

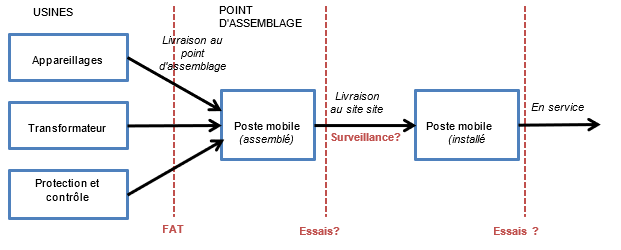

Au cours des dernières années plusieurs compagnies d'électricité ont fait état d'une utilisation de "postes mobiles", dont la construction se fait pour une grande part hors site. Certains des objectifs propres à cette utilisation ont été présentés, comme la possibilité de remplacer rapidement un transformateur défaillant  en cas d'urgence. Toutefois la justification sous-jacente est la capacité de mettre œuvre des installations de poste nouvelles, supplémentaires  ou de substitution, soit dans un délai court, soit avec une durée de travaux de construction sur site réduite par rapport aux solutions traditionnelles. Comme les gestionnaires de réseaux de transport et de distribution doivent répondre rapidement aux demandes évolutives des clients, on voit de plus en plus d'intérêt pour ces solutions de "construction hors site". Cette capacité à répondre rapidement aux demandes est une des contributions à la mise en place de réseaux plus intelligents du 21ème siècle.

En règle générale, mais pas exclusivement, les postes mobiles mettent en œuvre la technologie GIS, avec beaucoup de conceptions basées sur des assemblages compacts d'appareillages de manœuvre, auxquels sont intégrées les fonctions de protection et de contrôle. Dans ces conditions, et en plus des normes couvrant la conception et les essais des composants fonctionnels du poste, les normes suivantes sont, pour partie, applicables aux postes mobiles:

• CEI 62271 Appareillages et équipements de contrôle haute tension - Partie 202: Poste préfabriqué Haute tension: Basse tension
• CEI 62271 Appareillages et équipements de contrôle haute tension - Partie 205: Assemblages d'appareillages de manœuvre compacts pour les tensions nominales supérieures à 52 kV.

Ces normes ne prennent pas forcément en compte les exigences particulières des postes mobiles, en matière de conception, de construction et d'essais, et il a été constaté que des recommandations sur ce point étaient nécessaires.

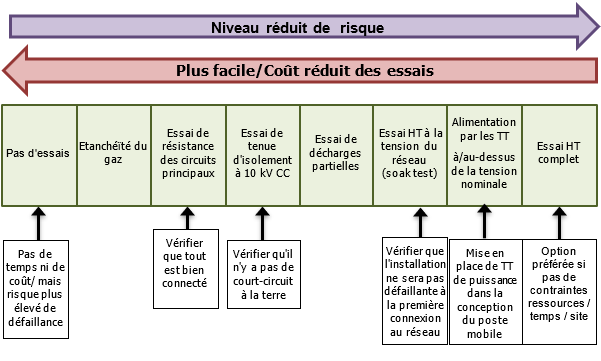

Dans quelques situations, en fonction de l'utilisation, il peut ne pas être satisfaisant que le poste mobile réponde totalement aux normes traditionnelles sur certains points, comme par exemple les fondations, les conditions environnementales, ou les exigences d'essais. Les activités du GT B3.41 ont pour objet de proposer des recommandations sur la manière de prendre en compte ces sujets.

Ceux qui ont été les premiers à adopter la technologie des postes mobiles ont aujourd'hui acquis une expérience utile en matière de conception, d'essais et d'utilisations des postes mobiles. Le Comité d'Etudes B3 de CIGRE a considéré qu'il serait intéressant de capitaliser sur cette expérience. Le GT B3.41 a été créé pour prendre en charge cette tâche, et ses conclusions sont présentées dans la Brochure Technique (BT) qu'il a produite.

Dans la BT on s'intéresse essentiellement à l'intégration de la technologie GIS dans les postes mobiles. Le GT ne propose pas de recommandations sur les exigences spécifiques de conception et d'essai des autres types d'équipements, tels que les transformateurs ou les systèmes de de protection et de contrôle (P&C).
